Чугунные трубы ВЧШГ Tyton представляют собой изделия широкой сферы применения. В их изготовлении используется высокопрочный чугун с шаровидным графитом, благодаря которому трубы чугунные приобретают оптимальную гибкость и пластичность. Эта пластичность позволяет достойно выдерживать значительный вес почвенных слоев, а также внушительные дорожные нагрузки, провоцирующие диаметральные прогибы конструкций. Подобные свойства привели к тому, что трубы ВЧШГ в большинстве отраслей успешно заменили своих менее прочных предшественников из серого чугуна с пластинчатым графитом.

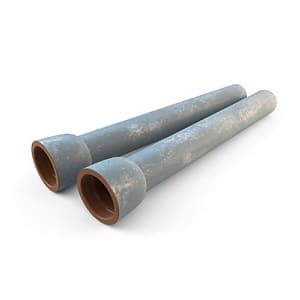

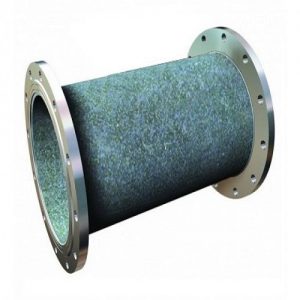

В производстве трубы ВЧШГ используется центробежный способ работы с чугунным литьем. Изнутри трубы покрываются цементно-песчаным защитным слоем, снаружи – битумным лаком либо композитом из битума и цинка. Конструктив труб из чугуна предусматривает наличие с одной стороны гладкого конца, с другой – раструбного соединения под уплотнительное кольцо тип соединения Tyton. Кроме того, существуют разновидности элементов, оснащенные с обеих сторон фланцами.
Помимо высокой прочности, следует отметить ряд других достоинств этих изделий, в частности:
- долговечность: решив купить трубы из ВЧШГ, пользователь может рассчитывать на срок безремонтной эксплуатации порядка 100 лет;
- устойчивость к ударным нагрузкам, коррозии, перепадам влажности и температур;
- универсальность – такие трубы могут использоваться во всех типах почв в любых климатических зонах, к тому же, подходят ко всем видам соединений в трубопроводах;
- способность транспортировать химически агрессивные среды без утраты целостности изделия;
- экологическую безопасность: цементно-песчаное внутреннее покрытие позволяет подавать по трубам воду, полностью соответствующую нормам СанПиН, а инертный чугун не оказывает негативного воздействия на окружающую обстановку и по истечению срока службы легко утилизируется без ущерба для природной среды;
- простоту в обработке – чугунные трубы превосходно поддаются резанию, сверлению, электросварке;
- ценовую доступность – чугунное литье, а значит, и изделия из него, стоят значительно дешевле, нежели стальное сырье либо цветные металлические сплавы.
Обеспечение дополнительной защиты поверхности трубы из ВЧШГ достигается консервационным нанесением битумного лака или композитным составом из металлического цинка и лака. Битумное покрытие минимизирует негативное воздействие внешних факторов. Толщина битума в двадцать пять микрон снижает уровень окисления.
Обеспечение активного и пассивного защитного барьера на внутренней поверхности трубы из ВЧШГ достигается путем нанесения цементно-песчаного раствора (ЦПП).
Пассивная защита выражается в простой механической преграде в виде слоя раствора, изолирующего стенки трубы. Активная защита заключается в процессе гидратации цемента, когда в его порах образуется насыщенный раствор гидроокиси кальция. При таких обстоятельствах низколегированное железо становится пассивным из-за образования субмикроскопического покрова, состоящего из оксидов железа. Этот слой чрезвычайно тонок и изолирован цементным раствором от проходящей воды. Оставаясь на месте, он не дает прогрессировать коррозийным процессам.
| Размеры, мм | Допустимое
рабочее
давление,
МПа | Допустимый
угол
отклонения
при укладке, ° | Расчетная масса
(кг) трубы с
раструбом с цем.
покрытием длиной
L, мм |
| DN | D | DE | S | S1 | I1 | 5800 | 6000 |
| 80 | 140 | 98 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 80 | 6,4 | 5 | 85,0 | 88,0 |
| -2,7 | | -1,5 |
| 100 | 163 | 118 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 88 | 6,4 | 5 | 106,0 | 109,0 |
| -2,8 | | -1,5 |
| 125 | 190 | 144 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 91 | 6,4 | 5 | 132,0 | 136,0 |
| -2,9 | | -1,5 |
| 150 | 217 | 170 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 94 | 6,4 | 5 | 159,0 | 164,0 |
| -2,9 | | -1,5 |
| 200 | 278 | 222 | +1,0 | 6,3 | -1,3 | 3 | +2,0 | 100 | 6,2 | 4 | 215,0 | 222,0 |
| -3,0 | | -1,5 |
| 250 | 336 | 274 | +1,0 | 6,8 | -1,5 | 3 | +3,0 | 105 | 5,4 | 4 | 281,0 | 290,0 |
| -3,1 | | -1,5 |
| 300 | 393 | 326 | +1,0 | 7,2 | -1,6 | 3 | +3,0 | 110 | 4,9 | 4 | 252,0 | 364,0 |
| -3,3 | | -1,5 |
| 350 | 448 | 378 | +1,0 | 7,7 | -1,7 | 5 | +3,5 | 110 | 4,5 | 3 | 461,0 | 476,0 |
| -3,4 | | -2,0 |
| 400 | 500 | 429 | +1,0 | 8,1 | -1,7 | 5 | +3,5 | 110 | 4,2 | 3 | 553,0 | 571,0 |
| -3,5 | | -2,0 |
| 500 | 604 | 532 | +1,0 | 9,0 | -1,9 | 5 | +3,5 | 120 | 3,8 | 3 | 756,0 | 780,0 |
| -3,8 | | -2,0 |
| 600 | 713 | 635 | +1,0 | 9,9 | -1,9 | 5 | +3,5 | 120 | 3,6 | 3 | 983,0 | 1015,0 |
| -4,0 | | -2,0 |
| 700 | 824 | 738 | +1,0 | 10,8 | -2,0 | 6 | +4,0 | 150 | 3,4 | 2 | 1273,0 | 1314,0 |
| -4,2 | | -2,5 |
| 800 | 943 | 842 | +1,0 | 11,7 | -2,1 | 6 | +4,0 | 160 | 3,2 | 2 | 1556,0 | 1606,0 |
| -4,5 | | -2,5 |
| 900 | 1052 | 945 | +1,0 | 12,6 | -2,2 | 6 | +4,0 | 175 | 3,1 | 1,5 | 1870,0 | 1930,0 |
| -4,8 | | -2,5 |
| 1000 | 1158 | 1048 | +1,0 | 13,5 | -2,3 | 6 | +4,0 | 185 | 3,0 | 1,5 | 2210,0 | 2281,0 |
| -5,0 | | -2,5 |
Данный тип соединения замечателен тем, что при необходимости укоротить трубу никакие дополнительные работы выполнять не придется. Соединение Tyton позволяет соединенным трубам отклоняться на угол 1,5-5 градусов при полной сохранности герметичности.
