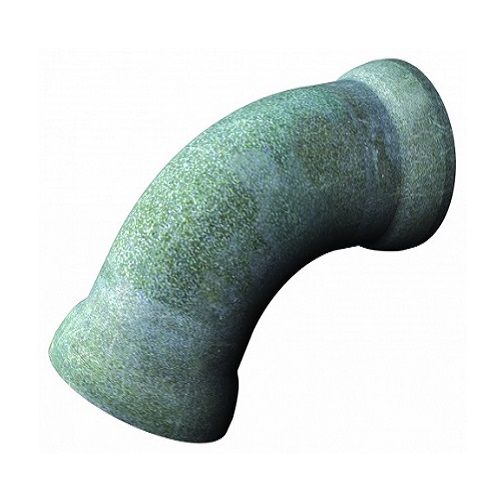

Отвод раструбный ОР

Отвод чугунный раструбный ОР является важной соединительной частью трубопроводных систем, позволяющих создавать магистрали нужной конфигурации на любом рельефе. Раструбный отвод ОР дает возможность изменить направление сети на определенное количество градусов, в частности 10, 15, 30, 45 или же 60.

Категория: Отводы

Описание
Оставьте заявку онлайн

Описание

Отводы раструбные ОР

Отвод раструбный ОР, выполненный из ВЧШГ, выпускается согласно ГОСТ 5525-88 и может быть использован при разном давлении – нормальном (1,0МПа) или более высоком (1,6МПа). Возможно дополнительное нанесение специальных напылений: цементно-песчаного внутреннего, цинкового внешнего, а также полимерного.

Типы соединений, а также применение резиновых высококачественных уплотнителей(манжета) обеспечивают надежность и исправность работы трубопровода. Вариаций присоединительных размеров много (50-900 мм), что позволяет всегда найти подходящую по габаритам деталь.

ОР отводы раструбные – это монтажный элемент, применяемый совместно с различной трубной продукцией. С помощью фасонных частей ВЧШГ можно создавать трубопроводы разных конфигураций, изменяя направленность потока магистрали на подходящий угол. К примеру, чтобы обойти иную трубу либо приспособить систему к необыкновенностям рельефа можно поднять либо спустить трубопровод, сдвинуть его в левую либо правую сторону на градус от 5 до 90. И в данном случае нам поможет – отвод чугунный раструбный ОР.

Технические характеристики чугунный отвод ОР

Наименование	I	S	R	D_H	q	Вес	Манжеты
Отвод раструбный ОР 100 10 гр.	126	10	1440	118	40	25,7 кг	2
Отвод раструбный ОР 100 15 гр.	127	10	960	118	40	25,7 кг	2
Отвод раструбный ОР 100 30 гр.	129	10	480	118	40	25,7 кг	2
Отвод раструбный ОР 100 45 гр.	132	10	320	118	40	25,7 кг	2
Отвод раструбный ОР 100 60 гр.	144	10	250	118	40	25,7 кг	2
Отвод раструбный ОР 150 10 гр.	165	11	1890	170	40	45,1 кг	2
Отвод раструбный ОР 150 15 гр.	166	11	1260	170	40	45,1 кг	2
Отвод раструбный ОР 150 30 гр.	169	11	630	170	40	45,1 кг	2
Отвод раструбный ОР 150 45 гр.	174	11	420	170	40	45,1 кг	2
Отвод раструбный ОР 150 60 гр.	191	11	330	170	40	45,1 кг	2
Отвод раструбный ОР 200 10 гр.	205	13	2340	222	40	71,2 кг	2
Отвод раструбный ОР 200 15 гр.	206	13	1560	222	40	71,2 кг	2
Отвод раструбный ОР 200 30 гр.	209	13	780	222	40	71,2 кг	2
Отвод раструбный ОР 200 45 гр.	215	13	520	222	40	71,2 кг	2
Отвод раструбный ОР 200 60 гр.	242	13	420	222	40	71,2 кг	2
Отвод раструбный ОР 250 10 гр.	205	14	2340	274	40	97,6 кг.	2
Отвод раструбный ОР 250 15 гр.	206	14	1560	274	40	97,6 кг.	2
Отвод раструбный ОР 250 30 гр.	209	14	780	274	40	97,6 кг	2
Отвод раструбный ОР 250 45 гр.	215	14	520	274	40	97,6 кг	2
Отвод раструбный ОР 250 60 гр.	242	14	420	274	40	97,6 кг	2
Отвод раструбный ОР 300 10 гр.	205	15	2340	326	40	126 кг	2
Отвод раструбный ОР 300 15 гр.	206	15	1560	326	40	126 кг	2
Отвод раструбный ОР 300 30 гр.	209	15	780	326	40	126 кг	2
Отвод раструбный ОР 300 45 гр.	215	15	520	326	40	126 кг	2
Отвод раструбный ОР 300 60 гр.	242	15	420	326	40	126 кг	2
Отвод раструбный ОР 400 10 гр.	276	17	3150	429	50	226 кг	2
Отвод раструбный ОР 400 15 гр.	277	17	2100	429	50	226 кг	2
Отвод раструбный ОР 400 30 гр.	281	17	1050	429	50	226 кг	2
Отвод раструбный ОР 400 45 гр.	290	17	700	429	50	226 кг	2
Отвод раструбный ОР 400 60 гр.	—	17	—	429	50	226 кг	2
Отвод раструбный ОР 500 10 гр.	354	19	4050	532	50	361,2 кг	2
Отвод раструбный ОР 500 15 гр.	356	19	2700	532	50	361,2 кг	2
Отвод раструбный ОР 500 30 гр.	362	19	1350	532	50	361,2 кг	2
Отвод раструбный ОР 500 45 гр.	373	19	900	532	50	361,2 кг	2
Отвод раструбный ОР 500 60 гр.	—	19	—	532	50	361,2 кг	2
Отвод раструбный ОР 600 10 гр.	386	21	4410	635	60	512,4 кг	2
Отвод раструбный ОР 600 15 гр.	388	21	2940	635	60	512,4 кг	2
Отвод раструбный ОР 600 30 гр.	394	21	1470	635	60	512,4 кг	2
Отвод раструбный ОР 600 45 гр.	406	21	980	635	60	512,4 кг	2
Отвод раструбный ОР 600 60 гр.	—	21	—	635	60	512,4 кг	2
Отвод раструбный ОР 700 10 гр.	425	24	4860	738	60	722,4 кг	2
Отвод раструбный ОР 700 15 гр.	428	24	3240	738	60	722,4 кг	2
Отвод раструбный ОР 700 30 гр.	434	24	1620	738	60	722,4 кг	2
Отвод раструбный ОР 700 45 гр.	447	24	1080	738	60	722,4 кг	2
Отвод раструбный ОР 700 60 гр.	—	24	—	738	60	722,4 кг	2
Отвод раструбный ОР 800 10 гр.	504	26	5750	842	60	997,2 кг	2
Отвод раструбный ОР 800 15 гр.	507	26	3840	842	60	997,2 кг	2
Отвод раструбный ОР 800 30 гр.	515	26	1920	842	60	997,2 кг	2
Отвод раструбный ОР 800 45 гр.	530	26	1280	842	60	997,2 кг	2
Отвод раструбный ОР 800 60 гр.	—	26	—	842	60	997,2 кг	2
Отвод раструбный ОР 900 10 гр.	536	28	6120	945	70	1291 кг	2
Отвод раструбный ОР 900 15 гр.	539	28	4080	945	70	1291 кг	2
Отвод раструбный ОР 900 30 гр.	547	28	2040	945	70	1291 кг	2
Отвод раструбный ОР 900 45 гр.	563	28	1360	945	70	1291 кг	2
Отвод раструбный ОР 900 60 гр.	—	28	—	945	70	1291 кг	2
