Дисковые затворы Belgicast с резьбовыми проушинами DN 32-300

Дисковые затворы Belgicast с резьбовыми проушинами

Затвор с резьбовыми проушинами имеет двустороннюю герметичность, гарантирует маленький крутящий момент, а еще обустроен центрированной осью. Широкое разнообразие типоразмеров и относительных диаметров – от DN 32 по DN 300 мм, а еще простота монтажа и обслуживания позволяют обширно использовать эту арматуру компании Belgicast.

Категория:
  • Описание
  • Оставьте заявку онлайн

Описание

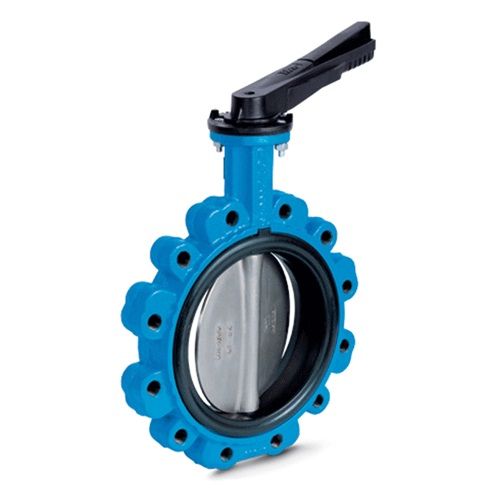

Эксцентриковый затвор с резьбовыми проушинами Belgicast Арт.21

На сегодняшний день можно купить дисковые затворы, предназначенные для самых различных трубопроводов, подключая как межфланцевые так и фланцевые модели, специальные изделия с резьбовыми проушинами и т. д. Еще стоит обратить внимание, что оборудование разрабатывается с различными типами управления.

Дисковый затвор с резьбовыми проушинами Belgicast представляет собой корпус в облике цилиндра и вращающимся перпендикулярно потоку рабочей среды диском с уплотнительными элементами. Дисковый межфланцевый затвор может относиться как к запорной, так и к регулирующей арматуре. Это происходит из-за того, что затвор может, как полностью перекрыть поток в трубопроводе, так и поддерживать определенный расход рабочей среды.

Затвор с резьбовыми проушинами Aрт.21 изготавливается из ковкого чугуна марки GGG-40. Диск изделия может быть также чугунным, либо выполняться из стали CF8M. В качестве седлового уплотнителя для сетей горячего водоснабжения применяется резина EPDM, для эксплуатации на сетях ХВС используется каучук NBR. Седловое уплотнение при износе или повреждениях подлежит замене.

Затворы дисковые от компании «Belgicast» строго соответствуют действующим стандартам, включая ГОСТ, DIN, ANSI, ISO, API и др.

Размеры дискового затвора Aрт.21 Belgicast

DNABE(1)ISWВерхний фланецISO PN10ISO PN16
d3d4ISO 5211d5M№d5M№
32181125332211506,5F05100M164100M164
40181125332211506,5F05110M164110M164
50202140432211506,5F05125M164125M164
65225156462111506,5F05145M164145M164
80253161462111506,5F05160M168160M168
100288181522111506,5F05180M168180M168
125310195562014708,5F07210M168210M168
150340210562214708,5F07240M208240M208
200394237602217708,5F07295M208295M2012
25046426268282210211F10350M2012355M2412
30054030078282212514F12400M2012410M2412

Характеристики затвор дисковый Belgicast DN 32 - 300:

PDF формат
