Клапан обратный VAG SKR с наклонным седлом

Прогрессивная модель обратного клапана VAG SKR с наклонным седлом применяется в системах водоподготовки, водоснабжения, предварительной очистки стоков, на электростанциях и в промышленности. Требование к скорости потока на объекте для бес проблемной работы – минимум 1,5 м/с.

Категория:
  • Описание
  • Оставьте заявку онлайн

Описание

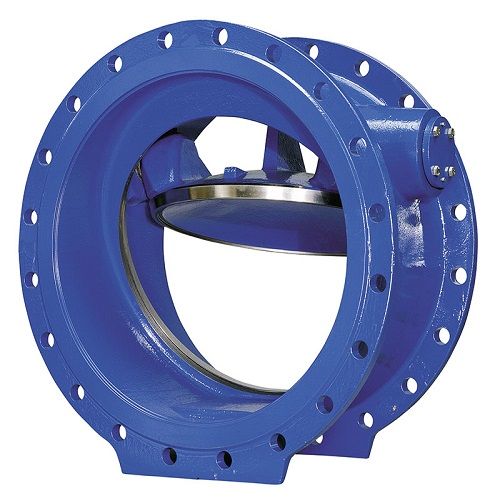

Обратный клапан с наклонным седлом VAG SKR

Клапана VAG SKR с металлическим уплотнением и наклонным седлом, сокращающим время закрытия и формой диска, поддерживающей движение открытия. Также с внутренним демпфером для уменьшения перепада давления. Внутри и снаружи обратный клапан имеет эпоксидное покрытие.

Диск вращается свободно, следуя за направлением потока жидкости. Возможно демпфирование крайнего положения для уменьшения хлопков при отключении насосов. Благодаря наклонному расположению диска достигается сокращение хода на 30%, а также сокращается время закрытия клапана. Компактная конструкция VAG клапана, в которой используется принцип «свободно вращающегося диска», требует небольшого объема для установки, нет выхода вала наружу и нет подвижных частей вне арматуры.

Клапан VAG SKR обладает следующими преимуществами

  1. Наклонное расположение диска 60°, что сокращает время закрытия и минимизирует эффект обратного потока среды;
  2. Ликвидирует негативные последствия гидроударов;
  3. Для полного открытия требуется низкая скорость потока (1,5 м/с);
  4. Внутренний демпфер для снижения удараной нагрузки при закрытии;
  5. Короткая строительная длина, уменьшение занимаемого места на объекте установки.

Рабочие параметры клапана VAG SKR

  • Температура среды до 50° С;
  • Для открытия диска требуется давление, равное минимум номинальному диаметру DN в мм вод.ст., например, 500 мм вод.ст. для DN 500;
  • Чтобы гарантировать заявленную герметичность, необходимо обратное давление порядка 5 м вод.ст.;
  • Эксплуатационные ограничения варианта с демпфером:
    DN 200 — 800 макс. давление 16 бар;
    DN 900 макс. давление 10 бар;
    DN 1000 макс. давление 6 бар;
    DN 1200 макс давление 4 бар;
  • Минимальная скорость течения среды > 1,6 м/с;
  • Минимальное расстояние после насоса с
    горизонтальным валом: 3 х DN;
    вертикальным валом: 5 х DN.

Внимание: для надежной работы клапан дисковый VAG SKR в сточных водах, рабочая среда не должна содержать плетущихся частиц!

Характеристики обратного клапана VAG SKR:
