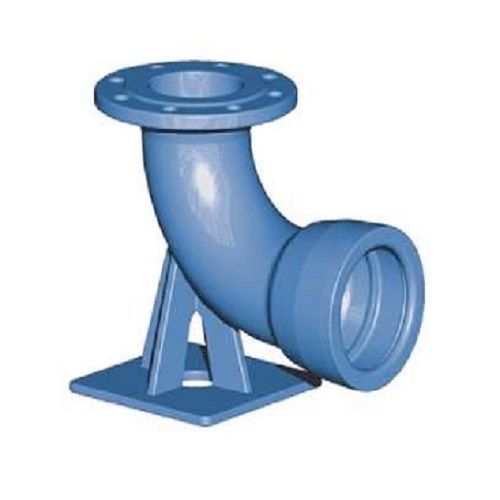

Колено 90 градусов с лапой Keulah?tte, с одной стороны имеет фланец с другой раструб, выступает в качестве прочного основания и гарантирует оптимальную работу системы водоотведения. Колена выполнены по DIN 28650, тип EN из высокопрочного чугуна (ВЧ).

Категория:
  • Описание
  • Оставьте заявку онлайн

Описание

Колено с лапой 90°

Компания Keulahutte GmbH (Койлахютте) производит сертифицированные фасонные изделия из высокопрочного чугуна (ВЧШГ) для напорных трубопроводов, выполненных из различных материалов. Условный проход выпускаемых фитингов находится в диапазоне DN 40 – DN 1200.

В зависимости от условий эксплуатации, используются различные варианты антикоррозионной защиты. К примеру: в грунтах всех категорий можно использовать фланцевое колено с эпоксидным порошковым покрытием. Имеется возможность заказать колено чугунное фланец-раструб в комплекте с устойчивыми при сдвиге соединениями.

На всех этапах производства выполняется мониторинг качества с привлечением независимого аудита.

Колено с лапой 90° Keulahutte, предназначенные для питьевой воды и газовых систем и сертифицированы Германской ассоциацией (DVGW) по GW 337. Все фитинги с различными вариантами антикоррозионной защиты имеют необходимые санитарно-гигиенические и бактериологические разрешения для использования в системах питьевого водоснабжения.

Защитные покрытия колена фланец-раструб 90°

  • эпоксидное порошковое покрытие по DIN EN 14901 с минимальной толщиной слоя > 250 микрон;
  • внутренняя облицовка цементным раствором;
  • внутреннее и наружное эмалевое покрытие по DIN 51178;
  • покрытие грунтовкой (Фриацинк) – по запросу;
  • TYT – TYTON (Тайтон) — вставная муфта по DIN 28603.

Технические характеристики колена с лапой 90° Keulahutte

Размеры в [мм]

Масса отливки [кг]

PN 10PN 16PN 25PN 40
DNSSe           b          bc

h

TYTTYTTYTTYT
807,03,5180         165         145110

16

13,213,313,3*13 , 3*
1007,23,5200         180         15812517,017,017,5*17 , 5*

* по запросу;
S толщина стенок отливки;
S толщина облицовки цементным раствором.
