Профили стальные гнутые замкнутые сварные квадратные

Квадратные профили стальные сварные по ГОСТ 25577-83, достаточно популярны в строительной сфере и позволяют возводить надежные конструкции любой сложности. Профиль квадратный соответствует ТУ 14-105-568-93. Основным материалом для их производства служит сталь.

Категория: Профильные трубы

Описание
Оставьте заявку онлайн

Описание

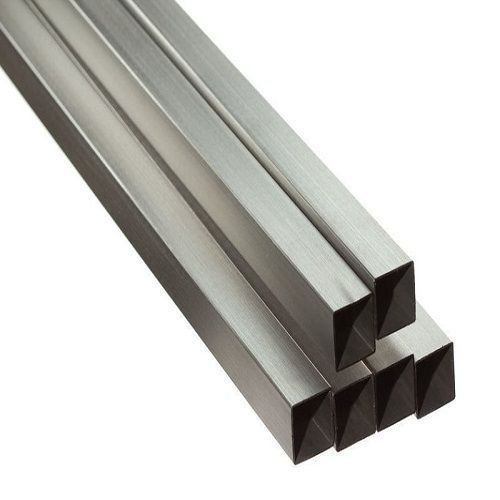

Профиль стальной гнутый замкнутый сварной квадратный

Замкнутые сварные профили изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Квадратный профиль стальной изготовляют из горячекатаного проката с обеспечиваемой свариваемостью из углеродистой стали марок Ст3сп, Ст3пс, Ст3кп по ГОСТ 14637-79 и ГОСТ 16523-70, марок 20 и 20пс по ГОСТ 1050-88 и низколегированных сталей марок 09Г2 по ГОСТ 19281-89 и 18ЮТ по ТУ 14-1-4303-87.

Стальные квадратные трубы прочные, долговечные и надежные. В процессе производства прямошовная круглая труба из углеродистой стали проходит процесс формовки, где обретает форму и размеры нужного сечения. Основные параметры, характеризующие их типоразмер это тип используемого металла, высота сечения и толщина стенки.

Марочный сортамент профиль квадратный

Ст3пс, Ст3сп ГОСТ 380-88;
09Г2 (класс прочности 295) ГОСТ 19281-89;
S235JR, S235JR2G EN 10025-90-A1-93;
S355J2H EN 10219-1:1997.

Размер и справочные величины квадратного профиля

Размер профиля			Справочные величины для осей
A	S	R, не более	x – x				y – y
мм			Ix,см⁴	Wx,см³	ix,см	sx,см³	Iy,см⁴	Wy,см³	iy,см	sy,см³
80	5	12	121,46	30,36	2,97	18,69	121,46	30,36	2,97	18,69
80	6	14	135,47	33,87	2,91	21,19	135,47	33,87	2,91	21,19
100	4	10	215,73	43,15	3,85	25,59	215,73	43,15	3,85	25,59
100	5	12	255,57	51,11	3,79	30,76	255,57	51,11	3,79	30,76
100	6	14	290,14	58,03	3,73	35,44	290,14	58,03	3,73	35,44
110	6	14	398,80	72,51	4,15	43,91	398,80	72,51	4,15	43,91
120	8	22	624,02	84,33	4,40	64,58	624,02	84,33	4,40	64,58
140	5	10	761,14	109,88	5,45	64,63	761,14	109,88	5,45	64,63
140	6	14	873,50	110,57	5,37	74,35	873,50	110,57	5,37	74,35
140	7	18	974,21	139,17	5,30	83,87	974,21	139,17	5,30	83,87
150	8	22	1329,97	177,23	5,64	107,63	1329,97	177,23	5,64	107,63

Масса 1м профиля вычислена по номинальным размерам, плотность стали принята равной 7,85 г/см3;
Профили стальные гнутые замкнутые сварные квадратные изготовляются, кратной мерной длины 9000 — 12000 мм и немерной длины.

ГОСТ 25577-83 Профили стальные квадратные сварные:

PDF формат

Здесь можно сделать заказ продукции или проконсультироваться по какому либо вопросу.

Проконсультируйтесь по телефону: +7 (495) 636 29 88 и +7 (905) 552-33-33
Отправьте заявку на почту: emech.emech@gmail.com
Мы обязательно ответим на все вопросы!

Сопутствующая продукция

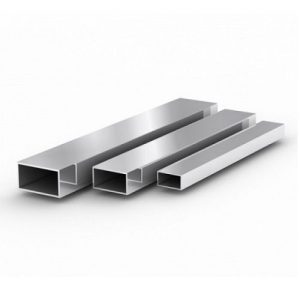

Профили стальные гнутые замкнутые сварные прямоугольные
