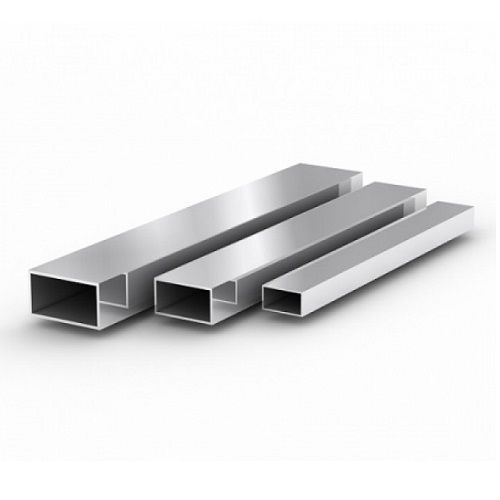

Прямоугольный профиль металлический изготавливают по ГОСТ 25577-83 и соответствует ТУ 14-105-568-93. Стальные гнутые замкнутые прямоугольные профили предназначены для применения в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства.
Замкнутые сварные профили изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
Прямоугольный профиль стальной изготовляют из горячекатаного проката с обеспечиваемой свариваемостью из углеродистой стали марок Ст3сп, Ст3пс, Ст3кп по ГОСТ 14637-79 и ГОСТ 16523-70, марок 20 и 20пс по ГОСТ 1050-88 и низколегированных сталей марок 09Г2 по ГОСТ 19281-89 и 18ЮТ по ТУ 14-1-4303-87.
| Справочные величины для осей | |||||||||||
| A | B | S | R, не более | x – x | y – y | ||||||
| мм | Ix,см4 | Wx,см3 | ix,см | sx,см3 | Iy,см4 | Wy,см3 | iy,см | sy,см3 | |||
| 97 | 80 | 3 | 7 | 134,73 | 27,78 | 3,69 | 21,99 | 100,45 | 25,11 | 3,19 | 14,50 |
| 120 | 80 | 4 | 10 | 279,35 | 42,33 | 4,38 | 28,63 | 150,46 | 37,62 | 3,22 | 21,27 |
| 120 | 80 | 6 | 14 | 341,47 | 53,83 | 4,24 | 32,28 | 199,52 | 49,88 | 3,10 | 29,85 |
| 150 | 100 | 6 | 14 | 780,90 | 92,96 | 5,41 | 64,80 | 420,07 | 84,01 | 3,97 | 49,27 |
| 150 | 100 | 8 | 22 | 959,61 | 127,96 | 5,28 | 81,39 | 513,87 | 102,77 | 3,86 | 61,77 |
| 160 | 120 | 4 | 8 | 765,50 | 89,01 | 6,05 | 57,24 | 494,73 | 82,45 | 4,86 | 47,19 |
| 160 | 80 | 5 | 10 | ||||||||
| 160 | 80 | 7 | 18 | 857,47 | 94,75 | 5,43 | 70,02 | 292,90 | 73,22 | 3,17 | 43,43 |
| 160 | 130 | 7 | 18 | 1263,31 | 157,91 | 5,92 | 96,54 | 921,02 | 141,70 | 5,05 | 83,99 |
| 180 | 75 | 4 | 10 | 737,11 | 76,78 | 6,24 | 52,27 | 190,15 | 50,71 | 3,17 | 28,50 |
| 180 | 75 | 5 | 12 | 883,02 | 98,11 | 6,16 | 63,33 | 226,38 | 60,37 | 3,12 | 34,44 |
| 180 | 125 | 5 | 12 | 1265,94 | 140,66 | 6,69 | 85,20 | 726,58 | 116,25 | 5,07 | 66,63 |
| 220 | 100 | 5 | 12 | 1771,58 | 150,77 | 7,72 | 101,78 | 525,42 | 105,08 | 4,21 | 59,15 |
| 230 | 100 | 8 | 22 | 2804,05 | 243,83 | 7,75 | 159,76 | 770,24 | 154,05 | 4,06 | 89,73 |
Профильные трубы квадратного сечения благодаря прочности и простоте монтажа, применяются для создания нестандартных решений в разных строительных областях. Легкость изделия и высокая прочность трубы квадратной, достигается из-за четырех ребер жесткости.
Одним из самых универсальных изделий из металлопроката являются трубы профильные, к примеру: электросварные овальные и полуовальные стальные трубы, изготовленные по ТУ 14-105-737-04, в сечении имеют вид овала. В производстве используется сталь низколегированная и углеродистая. Овальные трубы изготавливаются из профильного металла, свариваются спиралевидным или прямым швом.
На современном Российском рынке стальные трубы прямоугольные ГОСТ 8645-68, являются самым популярным видом металлопроката. Одним из видов профильных труб являются трубы стальные прямоугольные. Они применяются в строительстве и могут использоваться в качестве компонента металлоконструкций.
Профильная труба используются во многих отраслях промышленности. Очень часто трубы профильные применяются при строительстве и отделке торговых центров и магазинов, а также при проведении ремонтных работ. При этом важными характеристиками профильных труб является соответствие стандартам ГОСТ 30245-2003.
Наверняка, почти все, услышав слово «труба», предполагают себе изделие круглого сечения. И наверное никак не удивительно, так как они создаются чаще всего. И лишь в данный момент все наиболее популярными становятся трубы стальные квадратного сечения.
Квадратные профили стальные сварные по ГОСТ 25577-83, достаточно популярны в строительной сфере и позволяют возводить надежные конструкции любой сложности. Профиль квадратный соответствует ТУ 14-105-568-93. Основным материалом для их производства служит сталь.
Труба прямоугольная электросварная изготавливается из стальной полосы, которая сначала сгибается в цилиндр, открытый шов проваривается(шов может иметь прямую и спиральную форму), далее заготовка обжимается на стане, где и формируется окончательное профильное сечение.
