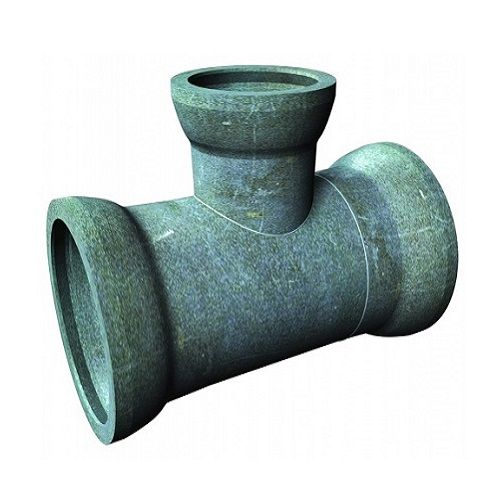

Тройник раструбный ТР

Чугунный тройник раструбный ТР – это фасонная часть обеспечивающая соединение деталей трубопровода и разделение рабочей среды в трубопроводе на два направления. В раструбную часть тройника заводятся гладкие концы чугунных труб или фасонных частей. Герметичность создается за счет уплотнительной резинки которая находится в раструбных частях тройника.

Категория: Тройники

Описание
Оставьте заявку онлайн

Описание

Тройник чугунный раструбный ТР

Тройник раструбный ТР представляет собой современное фасонное изделие из чугуна с тремя равнопроходными отверстиями, расширяющимися на концах. Тройник ТР предназначен для соединения труб с гладкими концами.

Раструбные типы соединений с целью получения герметичности системы рекомендуется дополнительно уплотнять специальными материалами и вставками, например: резиновыми манжетами, цементной смесью.

Чугунный тройник ТР раструбный применяется в наземных, подземных и внутренних инженерных сетях. Благодаря простоте и надежности конструкции соединительного элемента, данному соединению в процессе эксплуатации не требуется специальный контроль, ремонт или замена. Именно из-за высоких эксплуатационных качеств чугуна названное соединение предпочитают использовать многие российские организации для строительства или ремонта различных магистралей.

Для увеличения срока эксплуатации и защиты от коррозии раструбный тройник ТР применяют дополнительные покрытия. Слои битумного лака с внешней стороны позволит защитить от коррозии и увеличит время эксплуатации детали. Цинк обеспечит возможность транспортировку слабо агрессивных сред. Внутреннее покрытие из ЦПП позволит использовать трубы ВЧШГ для транспортировки питьевой воды.

Технические характеристики тройника раструбного ТР

Наименование	L₁	L₂	S	S₁	D_H	Вес	Манжеты
Тройник раструбный ТФ 100 х 100	150	150	10	10	118	33,2 кг.	3
Тройник раструбный ТР 150 х 100	150	150	11	10	170	51,7 кг.	2+1
Тройник раструбный ТР 150 х 150	200	200	11	11	170	61,6 кг.	3
Тройник раструбный ТР 200 х 100	200	200	13	10	222	67,9 кг.	2+1
Тройник раструбный ТР 200 х 150	200	200	13	11	222	74,9 кг.	2+1
Тройник раструбный ТР 200 х 200	250	250	13	13	222	84,4 кг.	3
Тройник раструбный ТР 250 х 100	200	200	14	10	274	93,2 кг.	2+1
Тройник раструбный ТР 250 х 150	200	250	14	11	274	102,2 кг.	2+1
Тройник раструбный ТР 250 х 200	250	250	14	13	274	106,0 кг.	2+1
Тройник раструбный ТР 250 х 250	250	250	14	14	274	120,3 кг.	3
Тройник раструбный ТР 300 х 100	200	250	15	10	326	106,8 кг.	2+1
Тройник раструбный ТР 300 х 150	200	250	15	11	326	113,3 кг.	2+1
Тройник раструбный ТР 300 х 200	250	250	15	13	326	119,2 кг.	2+1
Тройник раструбный ТР 300 х 250	250	250	15	14	326	129,9 кг.	2+1
Тройник раструбный ТР 300 х 300	300	300	15	15	326	138,0 кг.	3
Тройник раструбный ТР 400 х 100	200	300	17	10	429	191,3 кг.	2+1
Тройник раструбный ТР 400 х 150	250	300	17	11	429	195,0 кг.	2+1
Тройник раструбный ТР 400 х 200	250	300	17	13	429	202,5 кг.	2+1
Тройник раструбный ТР 400 х 300	300	300	17	15	429	252,5 кг.	2+1
Тройник раструбный ТР 400 х 400	300	350	17	17	429	282,5 кг.	3
Тройник раструбный ТР 500 х 100	200	350	19	10	532	206 кг.	2+1
Тройник раструбный ТР 500 х 150	250	350	19	12	532	209 кг.	2+1
Тройник раструбный ТР 500 х 200	250	350	19	13	532	214 кг.	2+1
Тройник раструбный ТР 500 х 250	250	350	19	14	532	261 кг.	2+1
Тройник раструбный ТР 500 х 300	300	350	19	15	532	272 кг.	2+1
Тройник раструбный ТР 500 х 400	400	400	19	17	532	283 кг.	2+1
Тройник раструбный ТР 500 х 500	400	400	19	19	532	359 кг.	3
Тройник раструбный ТР 600 х 150	250	400	21	14	635	273 кг.	2+1
Тройник раструбный ТР 600 х 200	250	400	21	14	635	277 кг.	2+1
Тройник раструбный ТР 600 х 250	300	400	21	14	635	338 кг.	2+1
Тройник раструбный ТР 600 х 300	300	400	21	15	635	343 кг.	2+1
Тройник раструбный ТР 600 х 400	400	450	21	17	635	357 кг.	2+1
Тройник раструбный ТР 600 х 500	400	450	21	19	635	434 кг.	2+1
Тройник раструбный ТР 600 х 600	450	450	21	21	635	498 кг.	3
Тройник раструбный ТР 700 х 150	250	450	24	16	738	440 кг.	2+1
Тройник раструбный ТР 700 х 200	250	450	24	16	738	442 кг.	2+1
Тройник раструбный ТР 700 х 250	300	450	24	16	738	447 кг.	2+1
Тройник раструбный ТР 700 х 300	300	450	24	16	738	451 кг.	2+1
Тройник раструбный ТР 700 х 400	400	500	24	17	738	539 кг.	2+1
Тройник раструбный ТР 700 х 500	400	500	24	19	738	555 кг.	2+1
Тройник раструбный ТР 700 х 600	500	500	24	21	738	649 кг.	2+1
Тройник раструбный ТР 700 х 700	550	550	24	24	738	699 кг.	3
Тройник раструбный ТР 800 х 200	300	500	26	18	842	562 кг.	2+1
Тройник раструбный ТР 800 х 250	300	500	26	18	842	566 кг.	2+1
Тройник раструбный ТР 800 х 300	300	550	26	18	842	570 кг.	2+1
Тройник раструбный ТР 800 х 400	400	550	26	18	842	675 кг.	2+1
Тройник раструбный ТР 800 х 500	500	550	26	19	842	689 кг.	2+1
Тройник раструбный ТР 800 х 600	500	550	26	21	842	901 кг.	2+1
Тройник раструбный ТР 800 х 700	600	550	26	24	842	930 кг.	2+1
Тройник раструбный ТР 800 х 800	600	600	26	26	842	1003 кг.	3
Тройник раструбный ТР 900 х 200	300	550	28	20	945	672 кг.	2+1
Тройник раструбный ТР 900 х 250	300	550	28	20	945	678 кг.	2+1
Тройник раструбный ТР 900 х 300	300	600	28	20	945	680 кг.	2+1
Тройник раструбный ТР 900 х 400	400	600	28	20	945	809 кг.	2+1
Тройник раструбный ТР 900 х 500	500	600	28	20	945	814 кг.	2+1
Тройник раструбный ТР 900 х 600	500	600	28	21	945	1064 кг.	2+1
Тройник раструбный ТР 900 х 700	600	600	28	24	945	1090 кг.	2+1
Тройник раструбный ТР 900 х 800	600	600	28	26	945	1134 кг.	2+1
Тройник раструбный ТР 900 х 900	650	650	28	28	945	1254 кг.	3
Тройник раструбный ТР 1000 х 250	400	600	30	21	1048	956 кг	2+1
Тройник раструбный ТР 1000 х 300	400	650	30	21	1048	958 кг	2+1
Тройник раструбный ТР 1000 х 400	400	650	30	21	1048	971 кг	2+1
Тройник раструбный ТР 1000 х 500	500	650	30	21	1048	1253 кг	2+1
Тройник раструбный ТР 1000 х 600	500	650	30	21	1048	1264 кг	2+1
Тройник раструбный ТР 1000 х 700	600	650	30	24	1048	1297 кг	2+1
Тройник раструбный ТР 1000 х 800	600	700	30	26	1048	1351 кг	2+1
Тройник раструбный ТР 1000 х 900	700	700	30	28	1048	1523 кг	2+1
Тройник раструбный ТР 1000 х 1000	700	700	30	30	1048	1570 кг	3
