Главное предназначение задвижки Hawle E2 с фланцем и ПЭ патрубком для сварки это переход на полиэтиленовые трубы с остальных видов труб трубопровода. Эта упруго запирающаяся задвижка Hawle 4090E2 имеет один фланец и вкрученный, загерметизированный ПЭ патрубок.

Категория:
  • Описание
  • Оставьте заявку онлайн

Описание

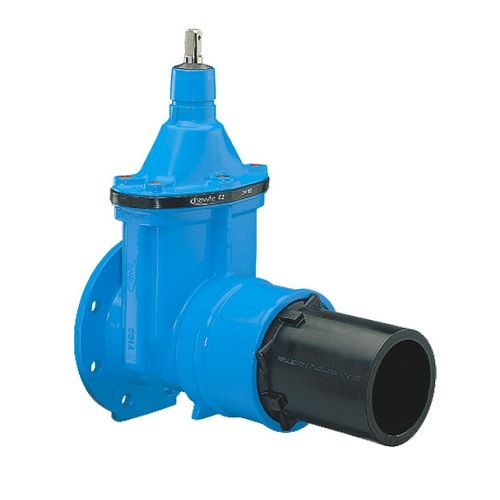

E2 Фланцевая приварная задвижка Hawle 4090E2

Клиновая задвижка Hawle E2 4090E2, оборудованная ПЭ переходом и фланцем, используется для соединения труб в водопроводных сетях. Патрубок из полиэтилена прочно загерметизирован, что гарантирует скорость монтажа с поддержкою сварки. Высококачественная герметизация ПЭ патрубка достигается двумя независимыми уплотнениями и поддерживающей втулкой внутри конца ПЭ патрубок.

Задвижка Hawle пружинисто-запирающегося вида исполнена из ковкого чугуна, как и корпус изделия. Для покрытия клина применен эластомер, гайка исполнена из латуни, стойкой к коррозии.

E2 Hawle задвижка 4090E2, 4091E2 может быть присоединена стыковой сваркой или электросваркой.

Особенности модели Hawle 4090E2 и 4091E2

  • легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки;
  • один шток для нескольких диаметров задвижек;
  • оптимально расположенные направляющие клина из износостойкого пластика гарантируют минимальное трение, истирание и закрывающие усилия, для частой работы при давлениях до 1.6 МПа;
  • 100 % подходит для работы с электроприводом;
  • значительное превышение длины резьбы, требуемой позволяет гарантировать работу при максимально возможных усилиях на скручивание;
  • О-образные сальники установлены в некорродирующие материалы(требования DIN 3547-T1);
  • замена О-образных сальников под давлением(требования ISO 7259);
  • благодаря одинаковому диаметру прохода возможна чистка трубы.

Материалы задвижки Hawle E2 фланец-ПЭ патрубок

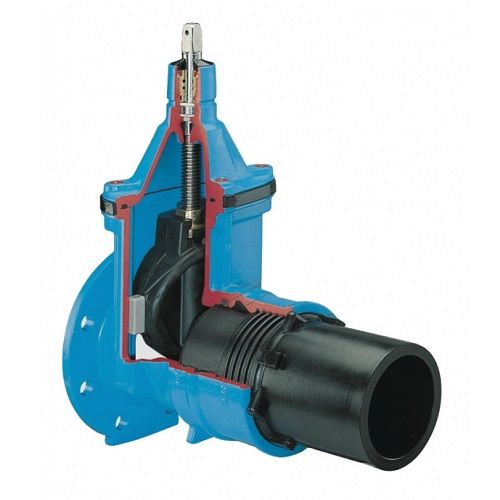

Корпус и крышка E2 задвижки 4090E2 и 4091E2 из ковкого чунна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 — DIN 1693) покрыты внутри и снаружи антикоррозионным зпоксидным покрытием по DIN 30677-Т2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK — ассоциация высококачественной антикоорозионней защиты).

  1. Шпиндель из нержавеющей стали St 1.4021, с накатанной резьбой поверхность скольжения О-образного кольца;
  2. Клин из ковкого чугуна EN-G.S-400-18 в соответствии с EN 1563 (GGG 400 DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды;
  3. Направляющие клина выполнена из износостойкого пластика с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение и истирание и в связи с этим мин. усилия на закрьтие;
  4. Гайка клина из латуни CuZn36Pb3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание;
  5. Втулка с О-образными сальниками из MS 58;
  6. О образные сальники из эластомера, установленные в некорродирующие материалы (в соо’ветствие с DIN 3547-Т1) и пригодны для замены под давлением (требования ISO 7259);
  7. Внутренний резиновый манжет из эластомера (годный для питьевой воды);
  8. Кольцо из РОМ;
  9. Резиновый пыльник из эластомера;
  10. Резиновая прокладка из эластомера (годный для питьевой воды);
  11. Болты крышки St 8.8 DIN 912 абсолютно защищены техническим парафином и резиновым уплотнением между корпусом и крышкой;
  12. Защитное кольцо из ПЭ предотвращает повреждение антикоррозионного слоя при транспортировке;
  13. Шайбы скольжения из РОМ обеспечивают легкое управление шпинделем;
  14. Уплотнительное кольцо из эластомера;
  15. Уплотнение раструба из эластомера (годный доя питьевой воды);
  16. ПЭ патрубки отлиты инжекционным способом.

Характеристики задвижки Hawle фланец-ПЭ патрубок:
