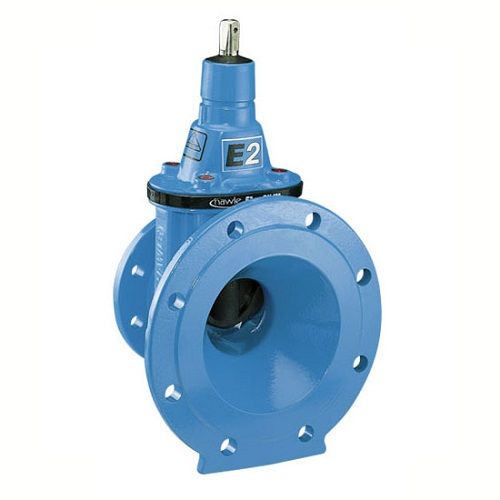

Задвижка клиновая переходная Е2 является одновременно задвижкой и переходом. Задвижка Hawle E2 переходная в сочетании с фасонными частями «Hawle» дозволяет проектировать узлы с необыкновенной экономией численности соединений, фитингов, строительных дел и издержек на содержание складов. Возможный диаметр: 50-200 мм. Номинальное давление: 1.0-1,6 МПа.
Задвижки клиновые переходные Hawle E2
Упруго-запирающаяся клиновая чугунная задвижка Hawle E2 переходная с фланцами различных поперечников из ковкого чугуна с эпоксидным порошковым покрытием. Считается сразу задвижкой и переходом. Данные черты задвижки Hawle E2 разрешают беречь строительные материалы и пространство, в особенности в соединениях и ответвлениях, где необходимо применять переход.
- Описание
- Оставьте заявку онлайн
Описание
Задвижка Hawle E2 клиновая переходная
Преимущества модели 4150E2 Hawle E2
Материалы модели 4150E2 задвижка Hawle E2
Корпус и крышка задвижка Hawle E2 переходная выполнен из ковкого чугуна EN-GJS-400-18 в соответствии с ЕМ563 (GGG 400 — DIN 1693). Внутри и снаружи задвижки покрыты антикоррозионный эпоксидным покрытием но DIN 3G677-T2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK — ассоциация высококачественной антикоррозионной защиты).
- Шпиндель из нержавеющей стали St 1.4021 (Х20СИЗ), с накатанной резьбой;
- Клин из ковкого чугуна FN GJS 400 18 в соответствии с EN 1563 (GGG 400 — DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды);
- Направляющие клина выполнены из износостойкого пластика с вьсокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение и истирание и мин. усилия на закрытие;
- Гайка клина из латуни CuZn36Po3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание;
- Втулка с О-образными сальниками из MS 56;
- О образные сальники из эластомера, установленные в некорродирующие материалы (в соответствие с DIN 3547-Т1) и пригодны для замены под давлением до DN 200 (требования ISO 7259);
- Внутренний резиновый манжет из эластомера (годный для питьевой воды);
- Кольцо из РОМ;
- Резиновый пыльник из эластомера;
- Резиновая прокладка из эластомера (годный для питьевой воды);
- Болты крышки St 8.8 DIN 912 абсолютно защищены техническим парафином и резиновым уплотнением между корпусом и крышкой;
- Защитное кольцо из РЕ предотвращает повреждение антикоорозионного слоя при транспортировке;
- Шайбы скольжения из РОМ обеспечивают легкое управление шпинделем.
Сопутствующая продукция
Задвижки Hawle E2 раструбные стандарта VRS
Свежий эталон VRS, на базе которого сотворена предоставленная задвижка раструбная Hawle E2, гарантирует долговечность продукта и вариативность его внедрения на трубопроводах водоснабжения. Задвижка Hawle 4027E2 идеально подходит для питьевых трубопроводов.
Задвижки клиновые Hawle E2 DN 250-600
Данная упруго-запирающаяся задвижка Hawle E2 с наличием гладкого проходного канала имеет центрирующий фланец, выполненный из ковкого чугуна, и антикоррозионное эпоксидное покрытие. О-образное и пазовое кольца, а также уплотнение центрирующего фланца выполняются из эластомеров. К особенностям изделия стоит отнести: простота приведения в действие (без байпаса) при 1.6МПа и минимальные усилия на закрытие. Так же есть возможность замены без давления О-образных сальников и возможность подземной установки и чистки труб.
Задвижка фланцевая HAWLE-A
Нет прикручивающейся крышки. База шпинделя задвижки HAWLE-A укрепляется в корпусе при поддержке байонетного соединения – эти оригинальные особенности модели дают возможность изготовить 100% эпоксидное порошковое покрытие, и этим образом гарантируется безоговорочная оборона от коррозии в соотношение с притязаниями GSK – Ассоциации качественной защиты от коррозии задвижек и фитингов с порошковым покрытием.
Задвижки Hawle E2 фланец-РЕ патрубок
Главное предназначение задвижки Hawle E2 с фланцем и ПЭ патрубком для сварки это переход на полиэтиленовые трубы с остальных видов труб трубопровода. Эта упруго запирающаяся задвижка Hawle 4090E2 имеет один фланец и вкрученный, загерметизированный ПЭ патрубок.
Задвижки Belgicast с раструбами для чугунных труб
Универсальная раструбная задвижка с уплотнением TYTON специализирована для такого, чтоб в процессе монтажа корректировать отклонения от оси в пределах нескольких градусов. Для избежания анодного травления изделие имеет электроизоляционное уплотнительное кольцо для установки меж задвижкой и трубой.
Задвижки Hawle Е2 с гладким патрубком
Клиновая задвижка Hawle E2 упруго запирающего вида с гладкими патрубками используется на трассах водоснабжения, в том числе питьевого. Задвижка Hawle 4100Е2 с гладкими патрубками является уникалной моделью, пригодной для раструбных и фланцевых соединений. Один шток для нескольких диаметров задвижек.
Задвижки Hawle E2 типа Комби-3
Короткая E2 задвижка Hawle типа Комби-3 гарантирует экономию места при монтаже и понижает издержки на которые были использованы, трудовые затраты, перевозка и содержание складов. Габариты задвижки Hawle серии 4450E2 и 4460E2 разрешают убавить размер колодца и устанавливать его из готовых железобетонных систем, что даёт экономию в 25-30% от строительной цены колодца.
Шиберные задвижки Hawle E2
Упругозапирающая E2 задвижка Hawle шиберного вида с широким диапазоном внедрения в разных секторах экономики хозяйственной деятельности. Задвижки Hawle серии 3600 можно применять в химической, горнодобывающей отрасли, коммунальном, сельском хозяйстве, строительстве, где используются жидкости и сыпучие продукты.
Задвижка Belgicast в соответствии с BS 5163
Задвижка BV-05-47 фланцевого типа, в соответствии характеристикам BS 5163, изготавливается фирмой Belgicast из высокопрочного чугуна с шаровидным графитом (ВЧШГ) с повышенными прочностными характеристиками. Марка материала GGG-50, что соответствует стандартам качества DIN EN 1563.
Задвижки клиновые Hawle E2 DN 50-200
Упруго-запирающаяся клиновая задвижка Hawle E2 с гладким проходным каналом и фланцевым присоединением для применения в тяжелых условиях эксплуатации. Задвижки клиновые Hawle E2 4000E2 с гладким проходным каналом производства фирмы Хавле по техническим характеристикам соответствует требованиям ГОСТ 5762-2002, 12.2.063-81, 12815-80, 13252-2001.
Задвижка Belgicast с внешним выдвижным шпинделем
Задвижка Belgicast BV-05-47 фланцевая различается наличием выдвижного шпинделя, который позволяет определить раскрытое либо закрытое положение клина. Для не безопасной эксплуатации задвижки присутствует двойная система сменяемых при износе уплотнений, сделанных сообразно эталонам AWWA-C-509-80.
Задвижки с Е-муфтой Hawle-А
Для быстрого и высококачественного монтажа трубопроводных сеток водоснабжения с одновременной установкой запорно-регулирующей арматуры, компания «Hawle» придумала одноименную задвижку Hawle А клиновая с Е-муфтой. Задвижка клиновая 4000AE обустроена встроенными муфтами под электросварку, при этом имеет маленький вес и габариты.
