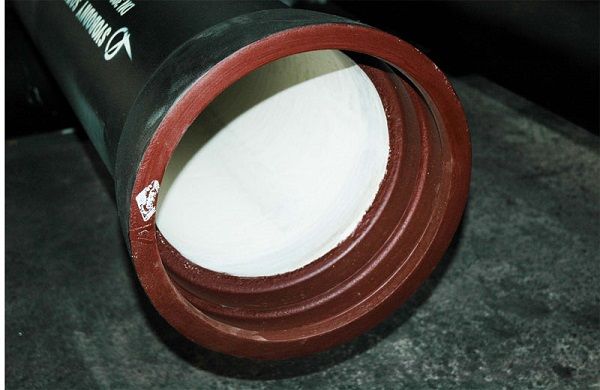

Раструбный тип соединений «Tyton»

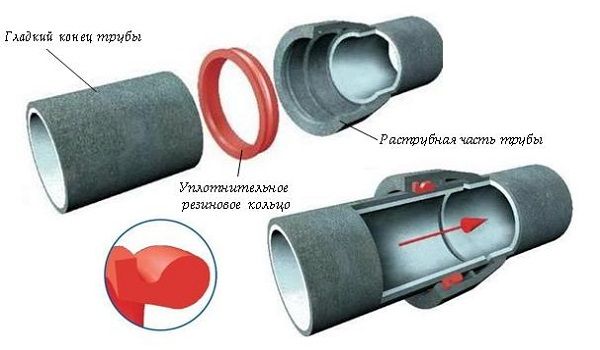

Раструбное соединение «Tyton»

Раструбный тип соединений «Tyton» под уплотнительное резиновое кольцо предназначено для трубопроводов DN 80-1000 мм с рабочим давлением от 3,0 до 6,4 МПа (в зависимости от диаметра).

Соединение «Tyton» не является жестким и позволяет отклоняться соединенным трубам на угол от 1,5 до 5 градусов в зависимости от диаметра труб при сохранении полной герметичности стыка.

Уплотнение достигается радиальным сжатием уплотнительного кольца в процессе сборки. Диапазон применения – холодное водоснабжение, канализация.

Трубы ВЧШГ раструбные под соединение «Тyton» комплектуются уплотнительными кольцами. Состав материала и свойства уплотнительных резиновых колец регламентируются нормативной документацией.

Размеры, масса трубы, допустимое рабочее давление и угол отклонения

Размеры, мм									Допустимое рабочее давление, МПа	Допустимый угол отклонения при укладке, °	Расчетная масса (кг) трубы с раструбом с цем. покрытием длиной L, мм
DN	D	DE		S		S₁		I₁			5800	6000
80	140	98	+1,0	6,0	-1,3	3	+2,0	80	6,4	5	85,0	88,0
			-2,7				-1,5
100	163	118	+1,0	6,0	-1,3	3	+2,0	88	6,4	5	106,0	109,0
			-2,8				-1,5
125	190	144	+1,0	6,0	-1,3	3	+2,0	91	6,4	5	132,0	136,0
			-2,9				-1,5
150	217	170	+1,0	6,0	-1,3	3	+2,0	94	6,4	5	159,0	164,0
			-2,9				-1,5
200	278	222	+1,0	6,3	-1,3	3	+2,0	100	6,2	4	215,0	222,0
			-3,0				-1,5
250	336	274	+1,0	6,8	-1,5	3	+3,0	105	5,4	4	281,0	290,0
			-3,1				-1,5
300	393	326	+1,0	7,2	-1,6	3	+3,0	110	4,9	4	252,0	364,0
			-3,3				-1,5
350	448	378	+1,0	7,7	-1,7	5	+3,5	110	4,5	3	461,0	476,0
			-3,4				-2,0
400	500	429	+1,0	8,1	-1,7	5	+3,5	110	4,2	3	553,0	571,0
			-3,5				-2,0
500	604	532	+1,0	9,0	-1,9	5	+3,5	120	3,8	3	756,0	780,0
			-3,8				-2,0
600	713	635	+1,0	9,9	-1,9	5	+3,5	120	3,6	3	983,0	1015,0
			-4,0				-2,0
700	824	738	+1,0	10,8	-2,0	6	+4,0	150	3,4	2	1273,0	1314,0
			-4,2				-2,5
800	943	842	+1,0	11,7	-2,1	6	+4,0	160	3,2	2	1556,0	1606,0
			-4,5				-2,5
900	1052	945	+1,0	12,6	-2,2	6	+4,0	175	3,1	1,5	1870,0	1930,0
			-4,8				-2,5
1000	1158	1048	+1,0	13,5	-2,3	6	+4,0	185	3,0	1,5	2210,0	2281,0
			-5,0				-2,5

Уплотнительные кольца для соединений «Тайтон» и «RJS»

Резиновые кольца данной конструкции предназначены для уплотнения стыка чугунной трубы типа «Tyton» (Тайтон) и «RJS». Состав материала и свойства уплотнительных колец регламентируются нормативной документацией.

Размеры, мм													Масса, кг (справочная)
DN	d₁		d₂		d₃		h₁		t₁	t₂		r
80	126	±1,0	124	±1,0	16	+0,5	10	+0,3	26	5	+0,4	3,5	0,13
											-0,2
100	146	±1,0	144	±1,0	16	+0,5	10	+0,3	26	5	+0,4	3,5	0,21
											-0,2
125	173	±1,0	171	±1,0	16	+0,5	10	+0,3	26	5	+0,4	3,5	0,29
											-0,2
150	200	±1,5	198	±1,5	16	+0,5	10	+0,3	26	5	+0,4	3,5	0,36
											-0,2
200	256	±1,5	254	±1,0	18	+0,5	11	+0,3	30	6	+0,4	4,0	0,50
											-0,2
250	310	±1,5	308	±1,0	18	+0,5	11	+0,3	32	6	+0,4	4,0	0,72
											-0,2
300	366	±1,5	364	±1,0	20	+0,5	12	+0,3	34	7	+0,4	4,5	0,94
											-0,2
350	420	±2,0	418	±2,0	20	+0,5	12	+0,3	34	7	+0,4	4,5	1,25
											-0,2
400	475	±2,0	473	±2,0	22	+0,5	13	+0,3	38	8	+0,5	5,0	1,54
											-0,3
500	583	±3,0	581	±3,0	24	+0,5	14	+0,3	42	9	+0,5	5,5	2,45
											-0,3
600	692	±3,0	690	±3,0	26	+0,5	15	+0,3	46	10	+0,5	6,0	3,34
											-0,3
700	809	+5,0	803	±3,5	33,5	+0,5	20	+0,3	55	16	+0,5	7	4,55
		-2,5									-0,3
800	919	+5,0	913	±3,5	35,5	+0,5	21	+0,3	60	16	+0,5	8	5,51
		-2,5									-0,3
900	1026	+6,0	1020	±4,0	37,5	+0,5	22	+0,3	65	18	+0,5	9	6,30
		-2,0									-0,3
1000	1133	+7	1127	±4,0	39,5	+0,5	23	+0,3	70	18	+0,5	9	7,04
